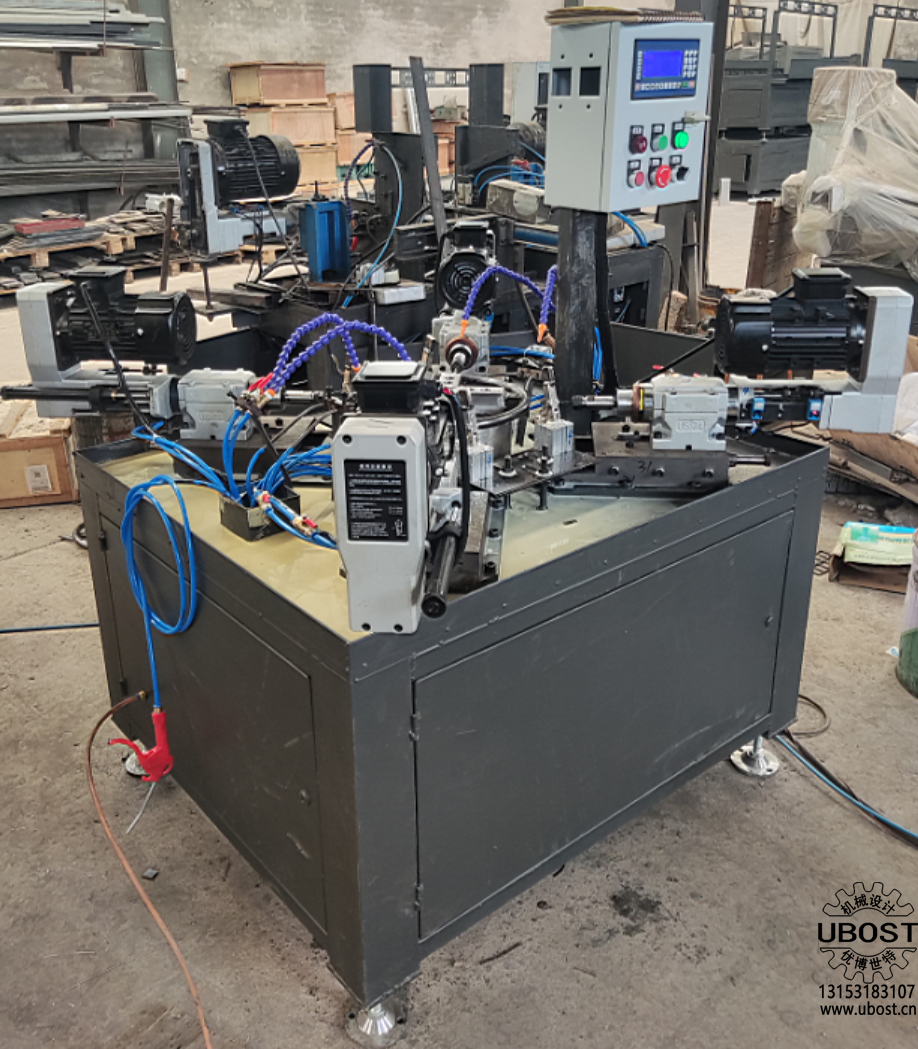

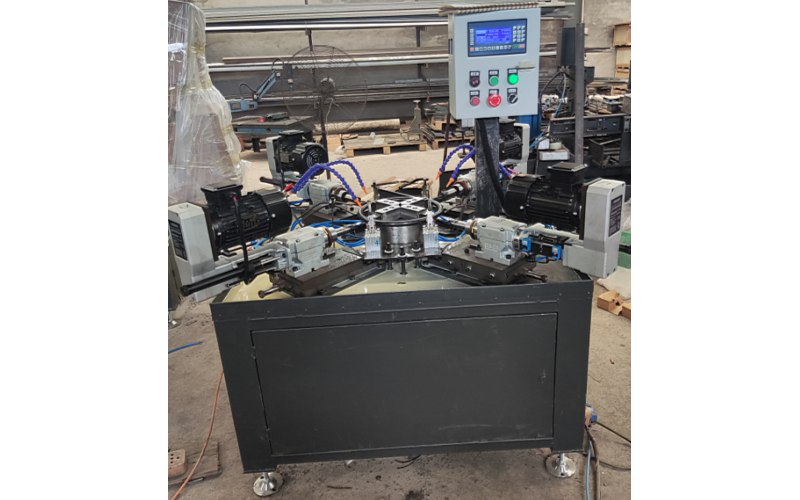

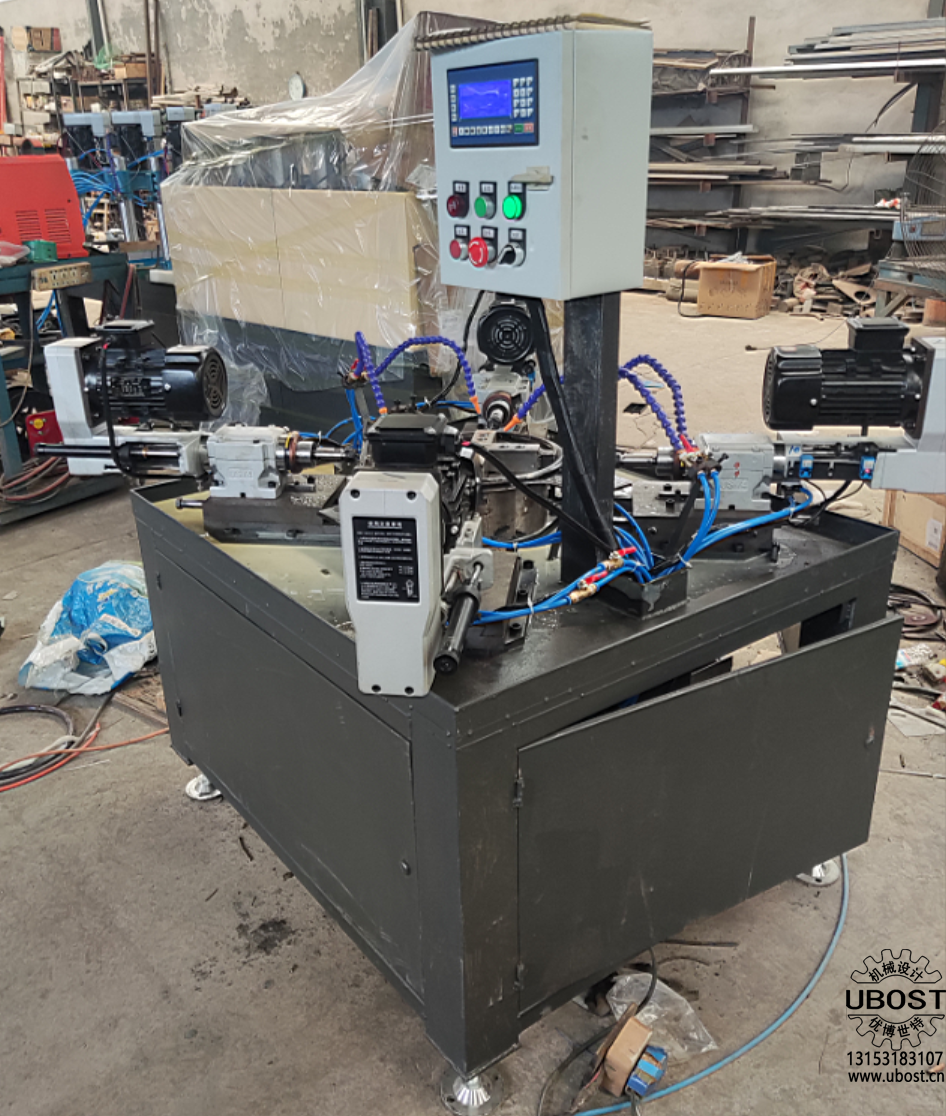

園管環-四軸氣動鉆孔機
（型號：UZZC4Q-74）
園管環-四軸氣動鉆孔機是由濟南優博世特（UBOST）機械設計有限公司根據客戶要求自行設計制造的自動化設備。
機器配置：
參數 | 配置 | 單位 | 數量 | |
型號 | UZZC4Q-74 | |||
機架 | 尺寸（MM）：1300*1300*650 | 臺 | 1 | |
氣動鉆孔動力頭 | 74型，進給行程80，主軸電機0.75KW | 臺 | 4 | |
氣動鉆孔動力頭座 | 燕尾槽滑臺行程100MM | 臺 | 4 | |
最大鉆孔直徑 | 10 | |||
主軸最大行程 | 80 | |||
主軸錐度 | JT6 | |||
氣動4爪卡盤 | 250 | 臺 | 1 | |
夾持范圍 | 280-340MM | |||
功率(KW) | 3.5 | |||
主軸轉速 | 800-3000可選,更換不同直徑的同步帶輪 | |||
電壓（V） | 380/220，三相四線制 | |||
適用軸承圈范圍 | 內徑 | 280-340 | ||
高度 | 10-90 | |||
孔徑 | 2-10 | |||
生產效率（秒/件） | 以3.2直徑鉆孔為例：5-10秒/件 | |||
機重（KG） | 600 | |||
外形尺寸（M） | 1.3×1.3×1.2 | |||
數控系統 | 3510單軸控制器 | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
送料方式 | 標配為人工放料 | |||
一人操作臺數 | 1-3臺 | |||
本機型優點：
1、適用范圍：能鉆環形圈類零件。
2、更換不同工件方便、快捷，操作簡單。
