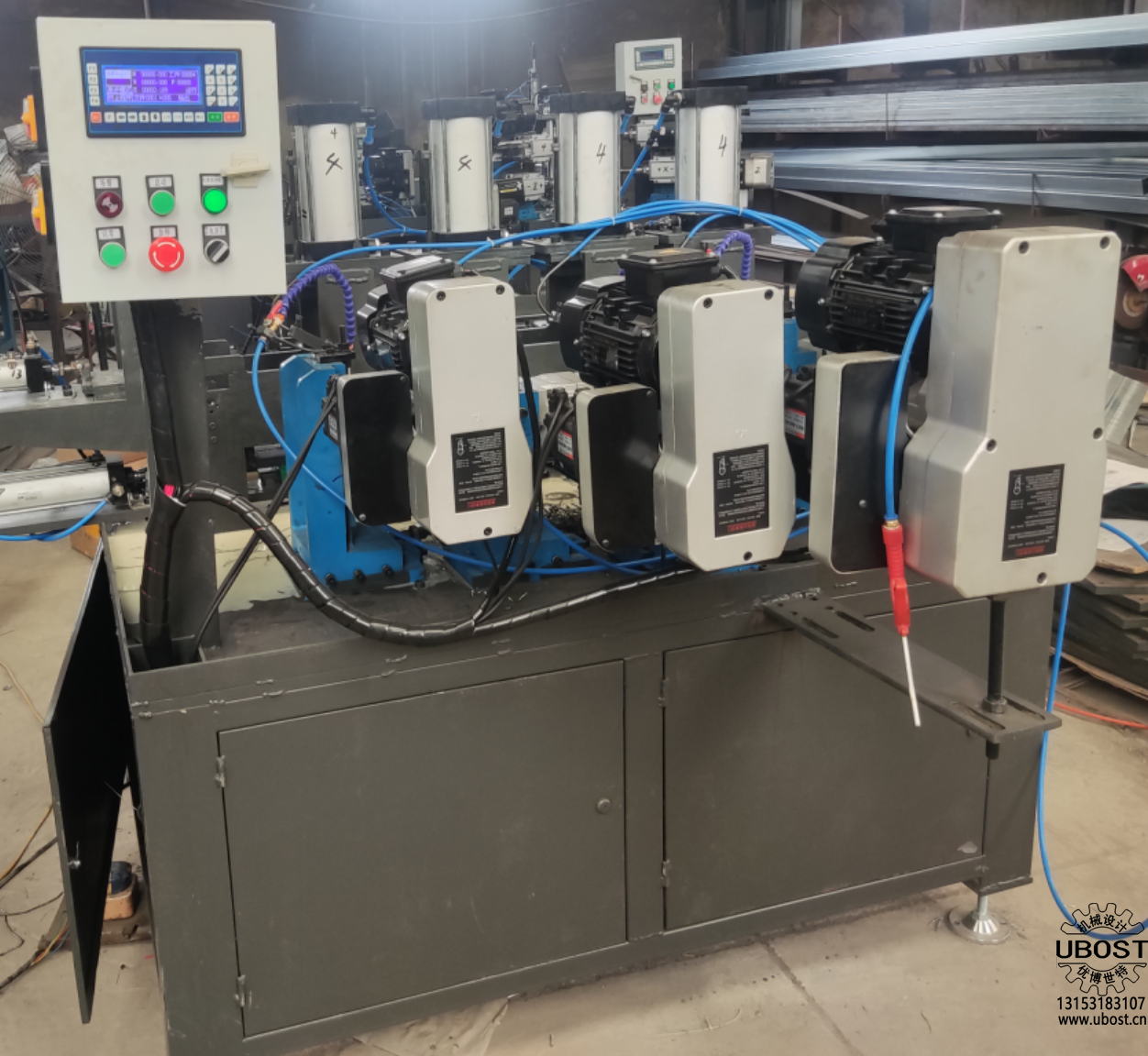

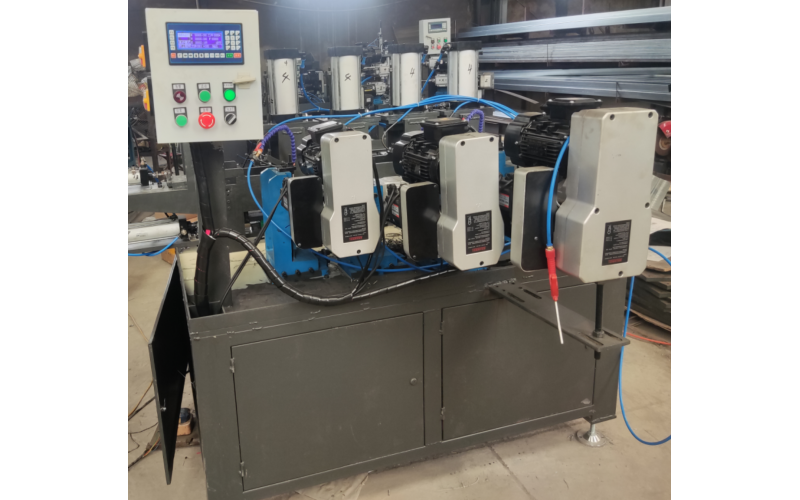

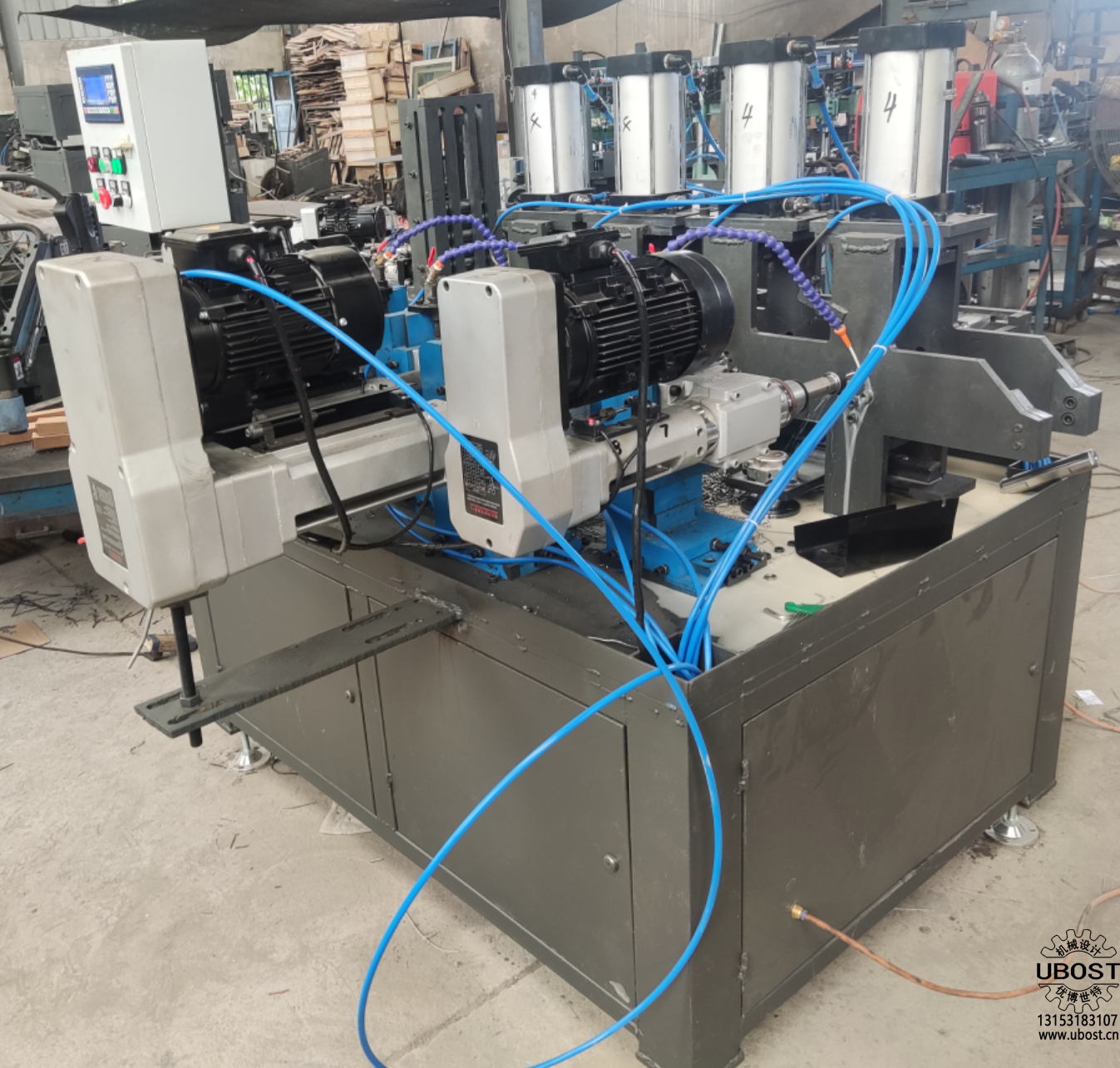

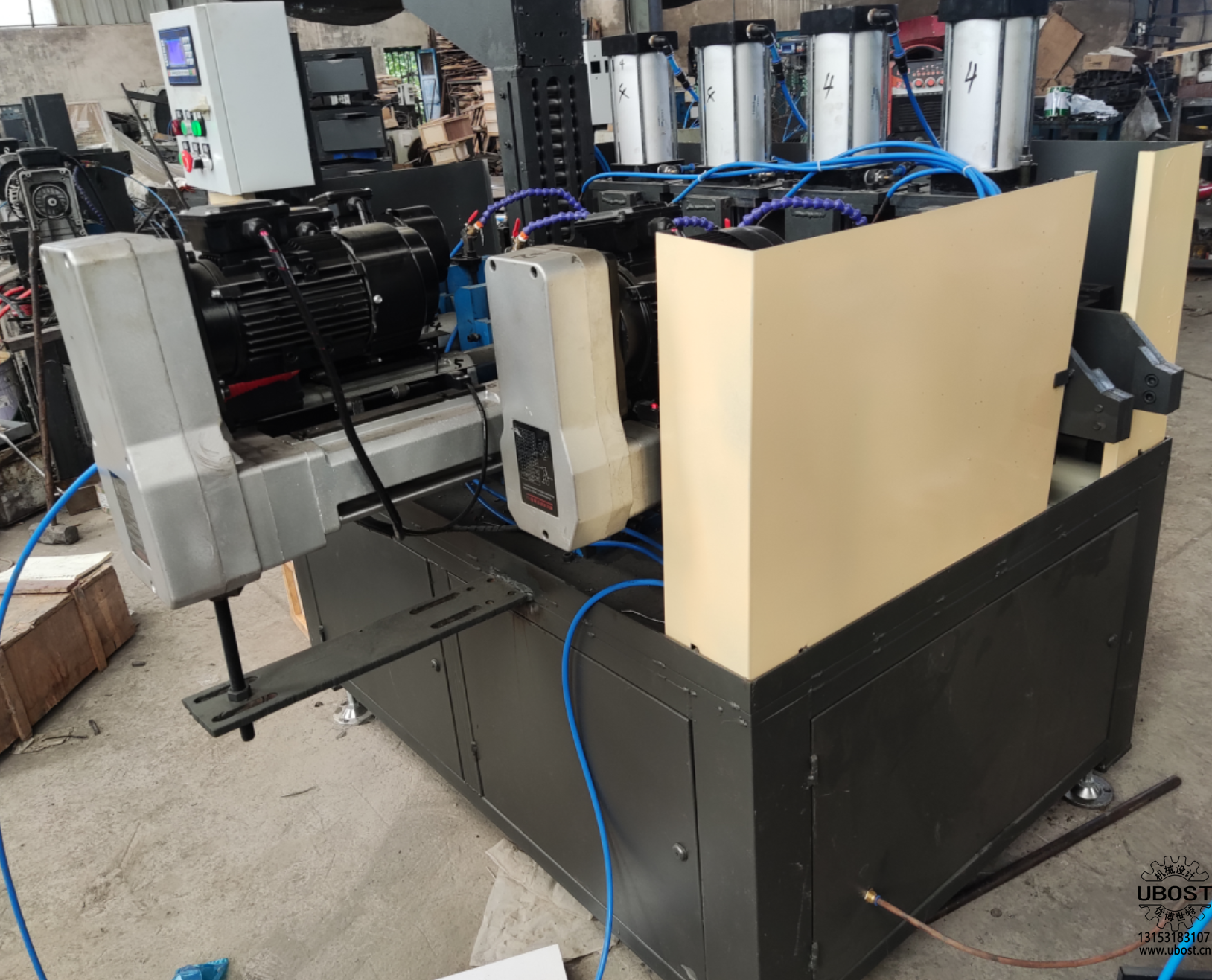

園棒-倒角鉆孔攻絲機
（型號：UZYB-4-74）
園棒-倒角鉆孔攻絲機是由濟南優博世特（UBOST）機械設計有限公司根據客戶要求自行設計制造的自動化設備。
機器配置：
參數 | 配置 | 單位 | 數量 | ||
型號 | UZ4B-S | ||||
機架 | 尺寸（MM）：1400*1000*750 | 臺 | 1 | ||
第一軸X (鉆定心窩) | 伺服鉆孔動力頭 | 74型，行程100MM，進給80伺服電機750W，主軸電機0.75KW，主軸轉速800轉/分。 | 臺 | 1 | |
第二軸Y (鉆孔) | 伺服鉆孔動力頭 | 74型，行程150MM，進給80伺服電機750W，主軸電機1.1KW，主軸轉速800轉/分。 | 臺 | 1 | |
第三軸Z (鉆深孔) | 伺服鉆孔動力頭 | 92型，行程200MM，進給80伺服電機750W，主軸電機1.1KW，主軸轉速900轉/分。 | 臺 | 1 | |
第四軸 (攻絲) | 掛輪式攻絲動力頭 | 74型，行程100MM，M10*1攻絲掛輪，主軸電機1.1KW，主軸轉速500轉/分+變頻器。 | 臺 | 1 | |
兩坐標立式滑臺 | 150型 | 臺 | 4 | ||
最大鉆孔直徑 | 12 | ||||
主軸錐度 | JT6 | ||||

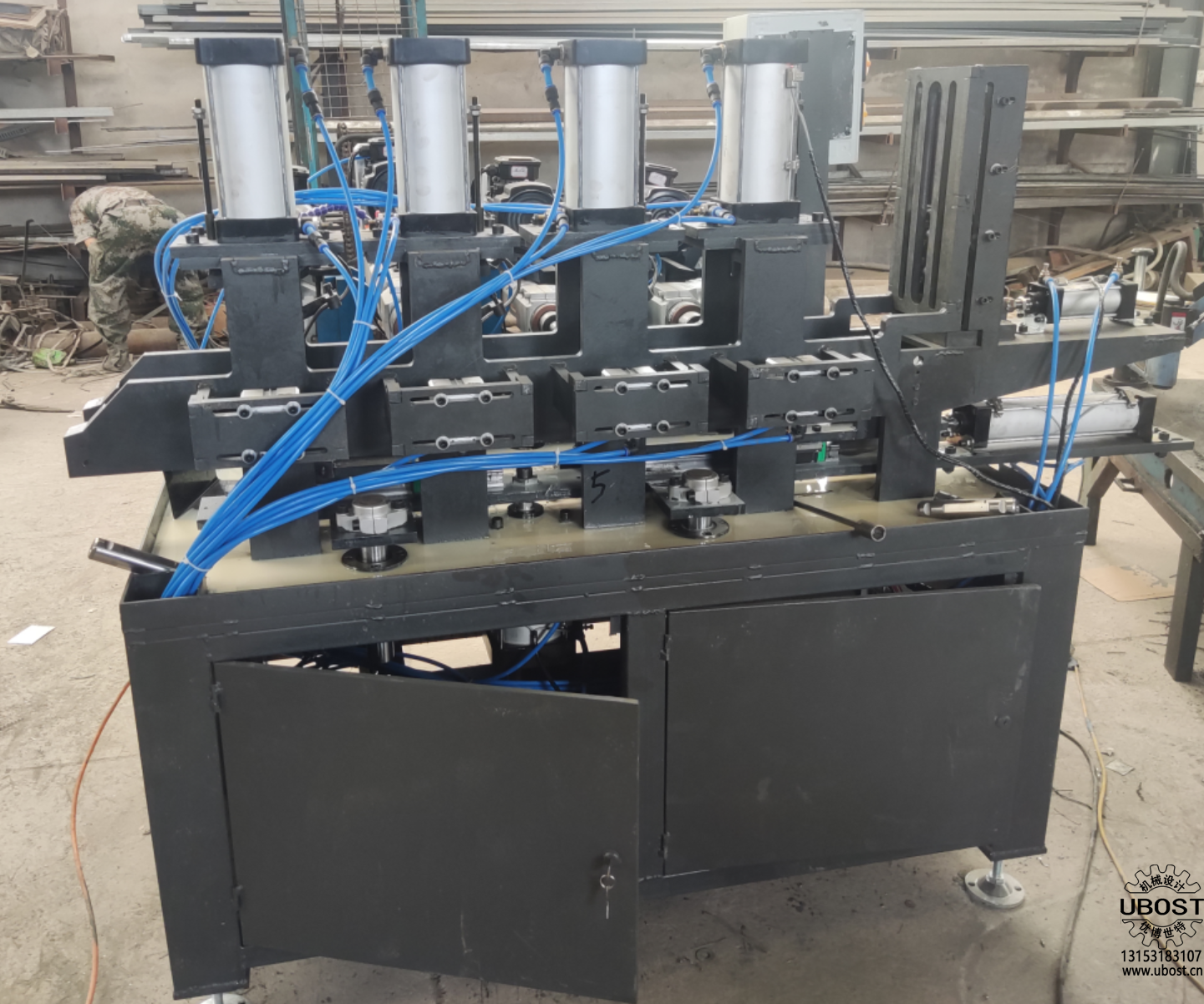

V型工位移位及升降氣缸 | SC63*250-S氣缸1只，SC125*75-S氣缸1只 | ||||
壓緊氣缸 | SC100*150-S | 只 | 4 | ||
功率(KW) | 4.5 | ||||
電壓（V） | 380/220，三相四線制 | ||||
適應園棒范圍 | 長度 | 140-155MM | |||
直徑 | 25-50MM | ||||
機動效率（秒/件） | 以直徑30MM，長度147MM為例，2 -2.5秒/件 | ||||
機重（KG） | 1000 | ||||
外形尺寸（M） | 1.4×1.3×1.5 | ||||
數控系統 | HJ3530三軸數控系統 | ||||
操作方式 | 觸摸按鍵 | ||||
顯示方式 | 液晶屏 | ||||
本機型優點：
1、適用范圍：能鉆環形圈類零件。
2、更換不同工件方便、快捷，操作簡單。
